Сплав кобальта и алюминия оказался в 10 раз прочнее стали. Но почему он не бьётся, как стекло

Хорошая сталь держит форму, потому что умеет чуть-чуть подаваться. Внутри металла атомные слои могут сдвигаться друг относительно друга, примерно как соскальзывающая колода карт, и деталь гнётся вместо того, чтобы лопнуть. У керамики и у многих сверхтвёрдых металлических соединений этой возможности почти нет. Их атомы зафиксированы в жёстком, строго упорядоченном узоре, слоям некуда скользить, и вместо изгиба материал сразу трескается.

Кобальт-алюминиевое соединение CoAl как раз из таких. Это интерметаллид: атомы кобальта и алюминия здесь выстроены в собственную упорядоченную решётку, а не просто перемешаны, как в обычном сплаве, и вся прочность соединения держится на этой жёсткой атомной упаковке. Прочность у таких соединений в принципе огромная, поэтому инженеры давно поглядывают на них для деталей, которые должны выдерживать колоссальные нагрузки при высокой температуре: лопатки турбин, элементы двигателей. Проблема в том, что при комнатной температуре CoAl ведёт себя как стекло: малейшая деформация, и трещина проходит насквозь. Металл со сталью почти не сравнить в этом смысле не потому, что он слабее, а потому что он не прощает ошибок. Поэтому в конструкции его почти не ставят, несмотря на теоретическую прочность.

Именно в этом и состоит старая проблема материаловедения: чем жёстче и прочнее упаковка атомов, тем меньше в материале запаса на деформацию, и наоборот. Найти сочетание того и другого в одном веществе удаётся редко, и обычно за прочность приходится расплачиваться именно способностью гнуться, не разрушаясь.

Нанослоистые материалы и раньше повышали прочность: чередование сверхтонких слоёв само по себе мешает трещине идти по прямой. Но у этого приёма была своя цена: чем тоньше и прочнее слои, тем меньше в них остаётся места для внутреннего движения дефектов, которое как раз и даёт пластичность. Получалось поднимать прочность, но пластичность при этом почти неизбежно проседала. Именно это сочетание, высокая прочность вместе с заметной деформацией без разрушения, в интерметаллидах вроде CoAl раньше не удавалось получить одновременно.

Как заставили хрупкий металл гнуться

Команда Purdue University под руководством профессора Xinghang Zhang, вместе с Haiyan Wang и постдоком Ke Xu, а также Yashashree Kulkarni и Anand Mathew из University of Houston, изменила не химический состав сплава, а его внутреннюю архитектуру на масштабе нанометров. Материал напыляли методом магнетронного распыления: тонкие слои кобальт-алюминиевого соединения наносятся на подложку атом за атомом, слой за слоем. Такой неравновесный способ роста позволяет заложить в структуру материала то, чего не получить при обычной плавке и литье.

Заложили два элемента одновременно. Во-первых, дефекты решётки под названием дислокации. Их ввели прямо во время напыления, ещё до всякой механической нагрузки. Дислокация — это место в кристалле, где ряд атомов слегка смещён и есть куда сдвигаться дальше; чем таких дефектов больше в нужных местах, тем легче металлу локально течь, не растрескиваясь. Во-вторых, между кристаллическими нанослоями сформировали сеть аморфных границ: тонких прослоек, в которых атомы не выстроены в кристаллический порядок, а расположены хаотично, примерно как в стекле или в застывшем расплаве.

Аморфная граница должна была просто гасить трещину, а сработала иначе

Обычно аморфную прослойку в материале используют как амортизатор. Она мягче кристалла и может слегка поглотить локальное напряжение, не давая трещине пройти дальше, но на этом её работа, как правило, заканчивается. Здесь получилось иначе, и именно это стало главным результатом исследования, а не побочной деталью эксперимента.

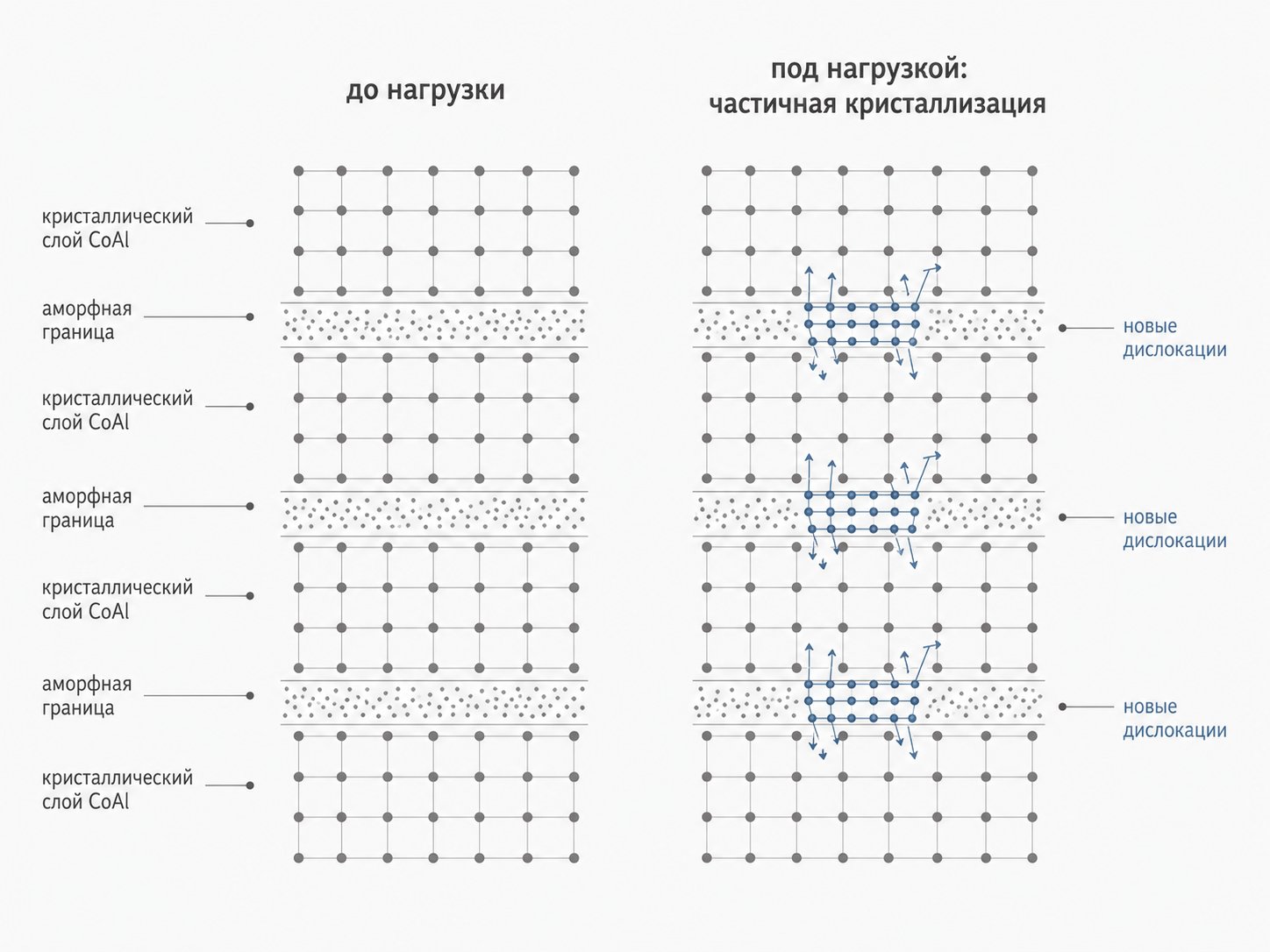

Под нагрузкой аморфные границы в CoAl частично перестраиваются обратно в кристаллический порядок прямо во время деформации. Моделирование методом молекулярной динамики показало, что именно в момент этой частичной кристаллизации на границе рождаются новые дислокации, и они тут же уходят вглубь соседних кристаллических нанослоёв. Материал получает свежий запас подвижных дефектов ровно там и ровно тогда, где нужно снять напряжение, вместо того чтобы дать трещине путь напролом. Аналогия со сминаемой прослойкой здесь перестаёт работать: граница не просто гасит удар, она в процессе самой деформации производит механизм пластичности, которого в чистом CoAl попросту нет.

Так в одном материале совмещаются вещи, которые в интерметаллидах обычно исключают друг друга: сверхжёсткая упаковка атомов, дающая прочность, и постоянно обновляемый источник подвижных дефектов, дающий пластичность. Предзаложенные дислокации запускают деформацию с самого начала, а кристаллизующиеся границы поддерживают её на всём протяжении нагрузки, а не только в первый момент.

В 10 раз прочнее стали: на чём именно измерили

Показатель, ради которого писали заметки: предел текучести материала достиг примерно 6 гигапаскалей, это в 6–10 раз выше, чем у высокопрочной конструкционной стали. При этом образец выдержал больше 15% пластической деформации при сжатии при комнатной температуре, не растрескавшись, а сопротивление материала по ходу деформации ещё увеличивалось, доходя примерно до 8,5 гигапаскаля.

Важно, на чём именно получены эти цифры. Испытывали не стальную балку и не готовую деталь турбины, а микростолбики (микропиллары), вырезанные из тонкоплёночного нанослоистого образца, и сжимали их под прямым наблюдением в сканирующем электронном микроскопе. Такое наблюдение в реальном времени позволяет увидеть, как именно образец деформируется, а не только измерить силу до и после. Сам образец при этом представляет собой плёнку, выращенную напылением, толщиной в единицы микрометров, а не массивную заготовку. Сравнение со сталью корректно по напряжению, которое выдерживает материал на этом масштабе, но не означает, что готова деталь такого же размера, как стальной лист или балка.

От лабораторной плёнки до детали: открытый вопрос

Авторы прямо связывают результат с практической мотивацией. Zhang говорит, что высокопрочные и при этом пластичные сплавы на основе CoAl в перспективе могли бы позволить двигателям и турбинам работать на более высоких оборотах и температурах. Это формулировка о направлении дальнейших исследований, а не описание готового компонента.

Перенос эффекта с тонкой напылённой плёнки на объёмную деталь — отдельная инженерная задача, и сама работа её не решает. Сеть аморфных границ и нужная плотность дислокаций создавались в процессе роста плёнки слой за слоем, а толщина каждого нанослоя контролировалась условиями напыления очень точно. Получить такую же структуру в куске металла сантиметровых размеров, отлитом или спечённом обычным способом, не то же самое, что напылить её микрометр за микрометром: методы производства объёмных деталей устроены совсем иначе, и пока неизвестно, воспроизводится ли нужная сеть дефектов и границ каким-то другим способом. Авторы этого перехода не демонстрируют, и в сопровождающих материалах университета он назван задачей на будущее, а не свершившимся шагом.

Открытым остаётся и вопрос усталостной прочности: как поведёт себя такая структура не при одном разовом сжатии, а при многократных циклах нагрузки, ближе к тому, как реально работает деталь двигателя или турбины. В доступных материалах об этом ничего не сказано.

Пока перед нами конкретный результат на конкретном образце. Интерметаллид, который считался обречённым либо оставаться хрупким, либо терять свою исключительную прочность, ведёт себя иначе в тонкой плёнке при комнатной температуре. Хватит ли того же приёма, дислокаций и аморфных границ, которые кристаллизуются под нагрузкой, на масштабе, где металл действительно ставят в конструкцию, покажут следующие работы.

---

Источники. Текст основан на пресс-релизе Purdue University (перепечатка на EurekAlert!, «Purdue engineers unlock key to combining exceptional strength with plasticity in advanced structural material») и на пересказе результатов на phys.org и scitechdaily.com. Научная статья — Ke Xu и соавторы, «Plasticity in brittle intermetallics enabled by framework of amorphous interfaces and preexisting dislocations», Science Advances, 17 июня 2026 (DOI 10.1126/sciadv.aeb0766). Полный текст статьи на science.org недоступен без подписки, поэтому цифры и механизм сверены по университетскому пресс-релизу и независимым пересказам, а не по оригинальной публикации целиком.
