Дефекты кристалла помогли двум сплавам сопротивляться трещинам при −253 °C

В образце металла заранее вырастили острую трещину, а затем приложили нагрузку. Для проверки сопротивления разрушению это необходимое условие: гладкая полоска и деталь с трещиной могут выдерживать совсем разные нагрузки. Особенно когда металл сильно охлаждён.

В исследовании, опубликованном в Nature, два экспериментальных сплава испытывали при −253 °C. Ожидаемого перехода к хрупкости не обнаружили. При этом образцы вовсе не стали неразрушимыми: возле трещины работал механизм, который помогал металлу продолжать деформироваться.

История здесь держится на различии между дефектами кристалла и опасной трещиной. Некоторые нарушения атомного порядка помогают материалу перераспределять нагрузку прежде, чем трещина продвинется дальше.

Более прочный металл может легче разрушаться

Прочность показывает, какое напряжение выдерживает материал. Предел текучести отмечает начало необратимого изменения формы: после снятия нагрузки образец уже не вернётся полностью в прежнее состояние. Сопротивление распространению трещины описывает другую сторону поведения металла.

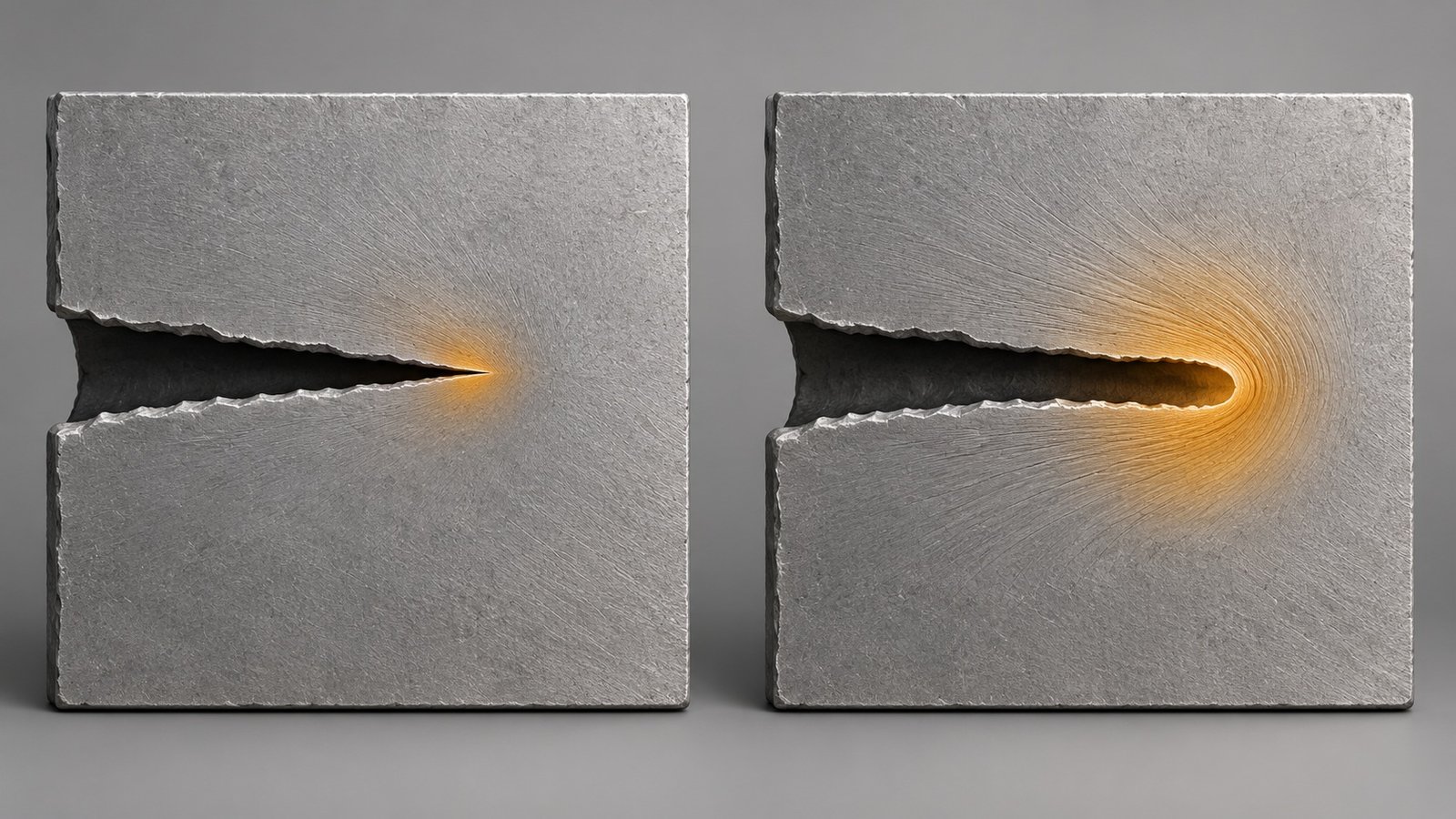

Возле острого конца трещины напряжения концентрируются. Если окружающий металл пластически деформируется, часть работы нагрузки расходуется на изменение его формы. Когда такая деформация затруднена, трещина получает возможность распространяться при меньшем сопротивлении.

На холоде эта разница становится особенно существенной для металлов с объёмноцентрированной кубической решёткой. В её повторяющейся ячейке атомы расположены по углам куба и в центре. К этому классу относятся, например, железо и вольфрам.

Их пластическая деформация часто зависит от движения винтовых дислокаций. Так называют линейные нарушения атомного порядка с характерным сдвигом решётки вокруг них. При охлаждении их движение затрудняется: сопротивление началу деформации растёт, а область пластического течения возле трещины может сужаться.

Решётка перестраивается раньше обычного скольжения

Учёные изучали сплав ниобия с титаном и более сложный состав, содержащий также тантал и гафний. Образцы растягивали, отдельно проверяли сопротивление распространению заранее созданной трещины. Затем исследовали изменения структуры и сопоставляли наблюдения с расчётами.

Здесь обнаружилась другая последовательность событий. До массового движения дислокаций включались двойникование и локальная перестройка решётки с образованием омега-фазы. Двойникование разворачивает небольшой участок кристалла в зеркальную ориентацию относительно соседнего участка.

Представим узор из одинаковых рядов плитки. Внутри него появляется полоса, где рисунок отражён зеркально. Этот образ помогает представить ориентацию участков, но атомы при двойниковании смещаются согласованно; готовый кусок вещества никто не переворачивает.

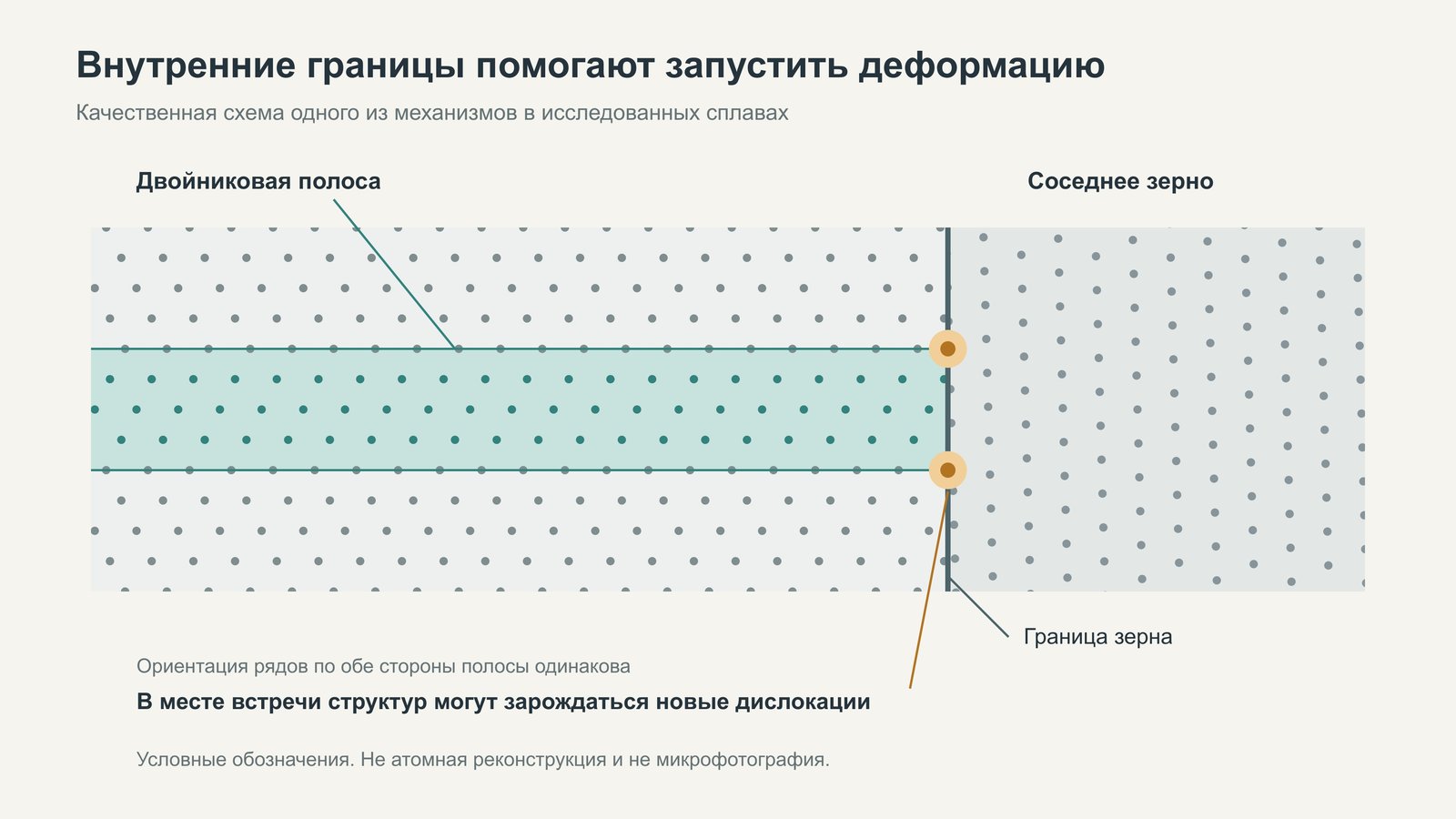

Возникшие границы меняют условия дальнейшей деформации. Когда новые структуры достигают границ между зёрнами металла, там концентрируются напряжения и зарождаются дополнительные дислокации. После этого они участвуют в пластическом течении.

Новые дислокации помогают области возле трещины деформироваться

Существенным оказалось само рождение дислокаций на внутренних границах. Объяснение нельзя свести к тому, что прежние дефекты вдруг начали свободнее двигаться. У материала появился механизм начала деформации, который слабее зависел от температуры.

Благодаря этому область пластической деформации возле трещины сохранялась при дальнейшем охлаждении. Авторы связывают отсутствие обнаруженного перехода к хрупкости именно с конкуренцией механизмов: перестройка структуры помогает запустить течение, затем возрастает роль скольжения дислокаций.

Для проверки такого объяснения одного снимка недостаточно. По сообщению Оксфордского университета, команда сочетала нейтронные измерения во время растяжения, электронную микроскопию, анализ распределения элементов и моделирование. Эти методы отвечают на разные вопросы: как образец деформируется в целом и какие изменения остаются внутри.

У трещины всё же нашли признаки хрупкого разрушения

Есть деталь, которая меняет впечатление от громкого заголовка о металлах, «отказывающихся трескаться». При обычном растяжении разрушение было пластичным. В образцах с трещиной поверхности разрушения сочетали пластичные участки и признаки хрупкого разрушения по границам зёрен.

Нагрузки в этих испытаниях устроены по-разному. Возле трещины металл испытывает сложное напряжённое состояние, которое ограничивает возможность пластической деформации. Поэтому успешное растяжение гладкого образца само по себе ещё не подтверждает устойчивость повреждённой детали.

Поведение зависит и от подготовки материала: примесей, размеров зёрен, последствий обработки. Авторы отдельно обсуждают влияние кислорода, способного затруднять необходимые перестройки. Полученный результат нельзя автоматически переносить на любой сплав похожего состава.

В исходном опыте металл сопротивлялся росту уже существовавшей трещины благодаря доступной пластической деформации. Работа объясняет, как её поддерживает образование новых дефектов при сильном охлаждении. Сохранится ли этот механизм в конкретной промышленной детали, придётся проверять с учётом её состава, обработки и нагрузки.

Текст сверен с журнальной статьёй и сообщением университета. Исходные данные и дополнительные материалы отдельно не анализировались.
